1、圓形軟片平板微濾膜組件
重慶吉創科技有限公司生產的平板膜組件、膜單元系列產品專門應用于浸沒式膜生物反應器（MBR）。
JCYM系列膜組件由圓形軟片平板微濾膜元件、儲渣網、中心集水管、檔板及進、出水口組成。在檔板的一側設置進、出水口活接頭（材料UPVC），檔板的另側設置圓形軟片平板微濾膜裝配、維護緊固端（圓形軟片平板微濾膜可單片更換，極大的降低維護成本）。
膜元件按一定方式裝配成其為膜組件，膜組件按一定方式組配成其為膜單元。膜單元直接浸漬于生化反應池中的膜池中，運行時膜池中的活性污泥被阻隔在膜元件的外部，過濾后的水通過膜組件的中心集水管，在自重水壓或負壓作用下被抽出。同時膜單元的曝氣管排出的氣泡對膜表面不斷沖刷，使活性污泥（或其它懸浮污染物）不易在膜表面沉積，延長膜清洗周期，確保膜設備長期穩定運行。

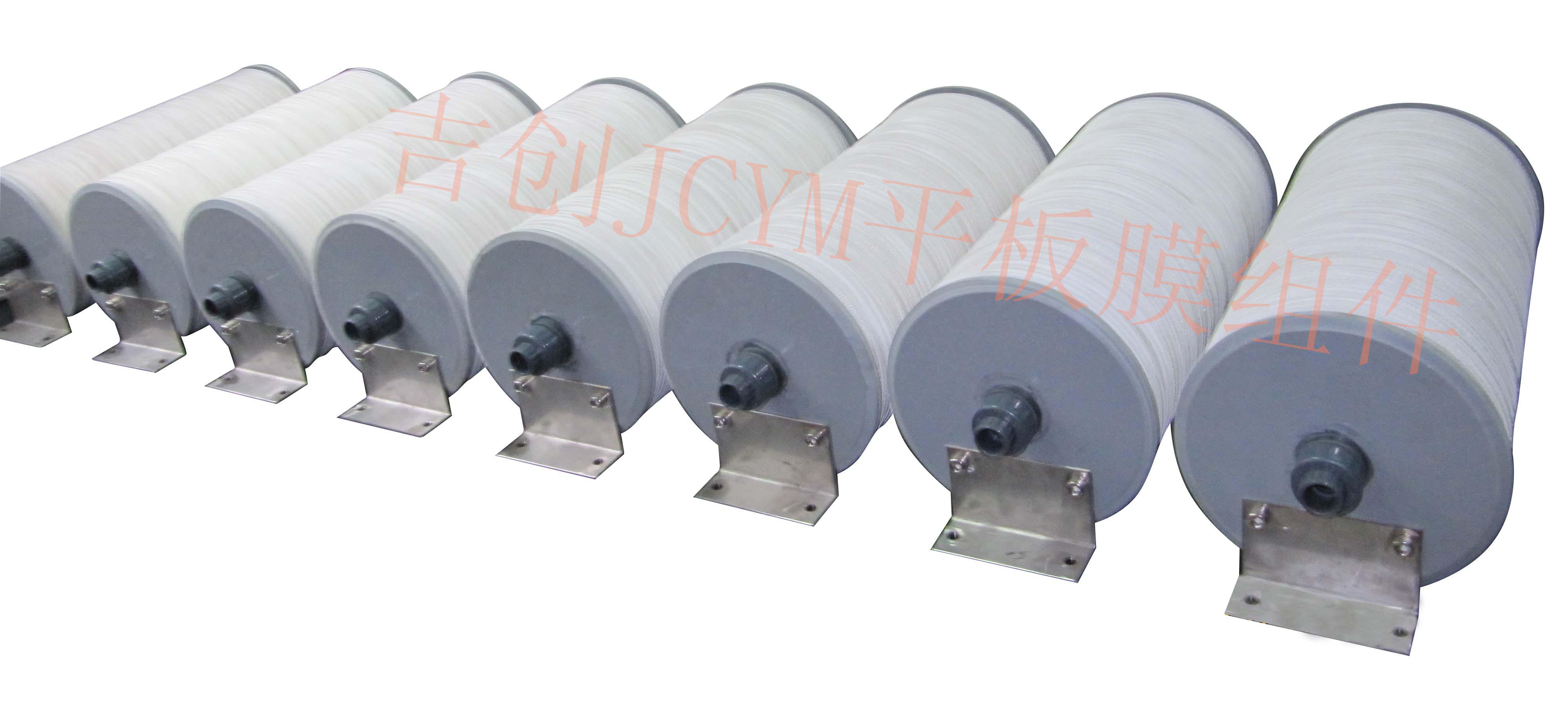

JCYM圓形軟片平板微濾膜組件實物照片：
2、圓形軟片平板微濾膜組件型號：
圓形軟片浸沒式平板膜組件的型號按下列規則由英文字母代號和阿拉伯數字組成。
圓形軟片浸沒式平板膜組件的型號按下列規則由英文字母代號和阿拉伯數字組成。
JCYM □-□
膜組件有效長度：58（580）；68（680）；78（780）
過濾精度220（0.22um）；100（ 0.1um）；050（0.05um）
品牌：吉創圓形軟片平板微濾膜組件
注：1、進出水口口徑：DN20（UPVC活接頭）；
2、其他膜組件有效長度可根據實際需要進行非標設計；
表1、吉創圓形軟片平板微濾膜JCYM***-58組件參數表
|
型號 |
JCYM220—58 |
JCYM100—58 |
JCYM050—58 |
|
膜孔直徑（μm） |
≤0.22 |
≤0.1 |
≤0.05 |
|
產水量［升/（天·組）］ |
3000-12000 |
1500-6000 |
750-3000 |
|
膜材料 |
PVDF親水型 |
|
有效膜面積（m2） |
8 |
|
出水濁度［NTU］ |
＜1.0 |
|
出水懸浮物［SS］ |
≤1.0 |
|

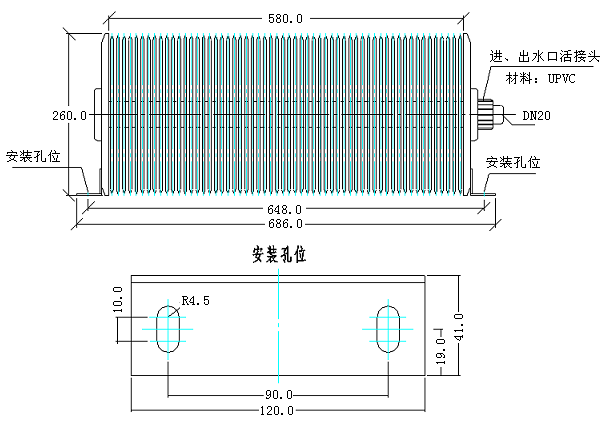

膜組件長度 |
580 |
|
膜組件直徑 |
260 |
|
膜進、出水口徑 |
DN20（UPVC活接頭） |
|
安裝縱向孔距 |
648 |
|
膜組件總度 |
686 |
|
曝氣量［升/（分·組）］ |
60—100 |
|
跨膜壓差（Bar） |
0.05～0.4 |
|
給水pH值 |
2～13 |
|
使用溫度（℃） |
5～45 |
|
過濾方式 |
負壓抽≥-0.3Bar或重力壓≤0.3Bar |
|
給水含油（PPM） |
≤10 |
|
反洗水壓（Bar） |
≤0.3 |
|
浸泡藥洗 |
3-9月/次；滲透1-2H |
注：1、.表中膜通量是在25℃和抽真空度條件下，處理市政污水時，單只膜組的初始通量。
2.、處理不同的水質時，用戶應進行適應性試驗，確定膜通量的設計值。
膜組件的有效長度改變：
組件膜面積=膜組件有效長度×8÷580
組件膜產水量=膜組件有效長度×膜組件表中58系列設計產水量÷580
其它不明之處可咨詢本公司技術部
3、包裝
外包裝：JCYM系列膜組件的標準包裝為高級瓦楞紙，700×300×300型為每箱1組。包裝箱上標注了產品名稱、型號、規格、數量；在拆箱前注意查看標識。
內包裝：每組JCYM系列膜組件、配件、說明書及合格證都有獨立塑料袋包裝，
4、運輸
運輸過程中應避免碰撞、雨淋、烈日暴曬、冰凍和機械損傷。
注意！在運輸過程中要嚴格按照包裝箱上標示的堆碼要求堆碼，超高堆碼可能會對膜元件造成無法修復的損壞。
5、儲存
產品應放置在通風干燥、有遮掩物、防潮和無腐蝕性氣體的場所儲存；
產品存放環境溫度范圍 5～40℃。
儲存時要嚴格按照包裝箱上標示的堆碼要求堆碼，超高堆碼可能會對膜元件造成無法修復的損壞，標準堆碼為10 箱。
6、安裝
通常情況下，我們提供成套膜單元，但在特殊情況下，平板膜組件需在現場安裝。安裝要點如下：
清理周圍安裝環境，使從包裝中取出的平板膜組件有足夠的空間可平穩放置，對在安裝過程中有可能碰觸到濾膜表面的尖銳鈍器注意包扎好，避免安裝中碰觸到濾膜表面，對濾膜造成不可逆的損壞；
從塑料包裝袋里取出的膜組件在搬運中，禁止隨意放置在無任何保護措施的地面或其他物體上，禁止將任何物體壓在膜組件上；
每只膜組件在即將安裝前，要做一次細節檢查，查看膜元件表面是否有劃傷痕跡，接縫處是否有破損，如發現問題應及時與我公司聯系；
在裝膜組件的過程中動作要輕穩，保證每只膜組件在相應的安裝位置，切勿強拉硬推，更不可敲敲打打，強硬裝配；
注意事項:
新的膜組件應保持在干燥的狀態，此狀態應保持到使用前；
在超過 10℃的環境中保存時需要避免陽光的直射，保存溫度勿超過40℃；
應采取保溫措施，避免凍結，凍結會造成膜的不可修復的物理損壞；
安裝膜組件全部放進支架后，擰緊固定板上的螺絲；
膜組件一經使用，必須長期保持濕潤狀態，任何條件下都不可使濾膜處于干燥狀態。
使用中，水體溫度為 0℃以下時有凍結的可能，凍結會造成膜的不可修復的物理損壞，應采取防凍措施。
膜面上發生污染會使抽吸壓力上升，若不采取措施繼續運行會使產水量下降，因此必須進行清洗使膜通量恢復（清洗方法另見）。
在任何情況下都應避免指甲及其它硬物碰觸濾膜，硬物碰觸會造成膜元件不可修復的損壞。
|
